液控单向阀概述

液控单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。这种阀在煤矿机械的液压支护设备中占有较重要的地位。液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。当控制油路油控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。若出油口大于进油口就能使油液反向流动。叠加式液控单向阀概述

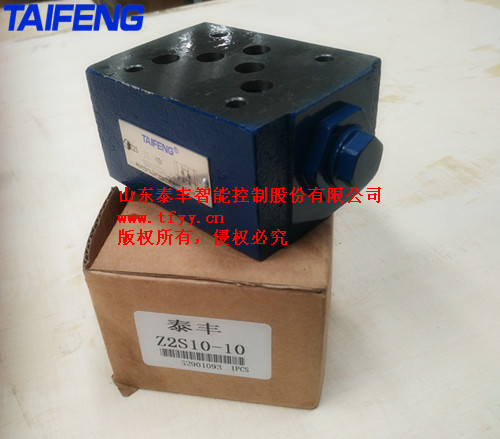

Z2S型液控单向阀即使长时间停机仍可保持一个或两个工作油口无泄漏封闭，持续时间长，稳定性好，适合垂直叠加式安装，额定压力为31.5MPa。

为保证两个主单向阀在换位阀中位时能可靠关闭，在油路块上的阀的A，B口应与回油路连接。
